ファイン印刷回路基板
超小型電子部品用印刷基板
近年、エレクトロニクス機器の小型化・軽量化・高性能化が進むにつれて、基板回路パッケージも高実装・高密度の要求が年々 高まっています。 こうした要求に答えるため、弊社の厚膜印刷基板(スルーホール)の技術を活かし更なる繊細パターンの印刷技術を展開しています。 |

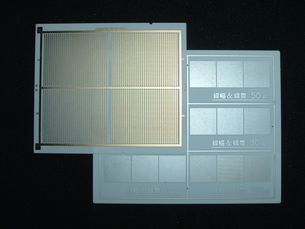

![]() ![]() ![]() 湿度センサー ![]() ![]() L/S:60μm L/S:40μm |
◆特長 ・アルミナセラミックス基板の特性 ・微細配線 L/S:60μm、40μm印刷可能(コスト面に有利) ・高密度配線可能 ・小型化 ◆用途 ・アンテナモジュール ・発振子 ・各種センサー基板 |
